Як користуватись мультиметром і тестером напруги: перевіряємо розетки, батарейки та електропроводку вдома

Зміст:

• Факт, який змушує задуматись
• Що ви отримаєте після прочитання
• Що знадобиться
• Основний інструмент: мультиметр
• Додатковий інструмент: тестер напруги
• Засоби безпеки
• Покрокова інструкція
• Крок Ознайомтесь із панеллю керування мультиметра
• Крок Перевірка розетки мультиметром
• Крок Безконтактна перевірка тестером напруги
• Крок Перевірка батарейок і акумуляторів
• Крок Перевірка цілісності проводу (прозвонка)
• Крок Пошук несправної ділянки в домашній проводці
• Типові помилки, яких варто уникати
• Неправильний діапазон вимірювання
• Щупи у неправильних гніздах
• Вимірювання напруги під навантаженням без відповідного режиму
• Перевірка «живого» проводу без захисту
• Нехтування перевіркою щупів
• Ігнорування класу захисту приладу
• FAQ: Часті запитання
• Чи можна перевіряти розетку без вимкнення з мережі?
• Мультиметр показує 0 В у розетці. Що це означає?
• Яка різниця між мультиметром і тестером напруги?
• Скільки коштує нормальний мультиметр для дому?
• Чи можна прозвонити проводку, не від\’єднуючи її?
• Мій мультиметр не вмикається. Що робити?
• Чи безпечно вимірювати струм у розетці для новачка?
• Сезонний календар перевірок
• Наступні кроки

Факт, який змушує задуматись

Близько 30% побутових пожеж в Україні виникають через несправну електропроводку — і більшість із них можна було б попередити звичайною перевіркою мультиметром раз на рік. Цей прилад коштує від 250 грн, поміщається в кишені, і при цьому здатен замінити виклик електрика у більш ніж половині повсякденних ситуацій. У цьому посібнику ви крок за кроком навчитесь ним користуватись — навіть якщо раніше ніколи не тримали його в руках.

Що ви отримаєте після прочитання

Після цієї статті ви зможете самостійно:

• перевірити будь-яку розетку в квартирі на справність і правильне заземлення;
• виміряти залишковий заряд батарейок і акумуляторів;
• знайти обрив або коротке замикання у домашній проводці;
• визначити, чи живе провід, без прямого контакту з ним — за допомогою тестера напруги;
• зберегти кілька тисяч гривень на зайвих викликах майстра.

Жодних спеціальних знань не потрібно. Потрібна лише уважність і правильний інструмент.

Що знадобиться

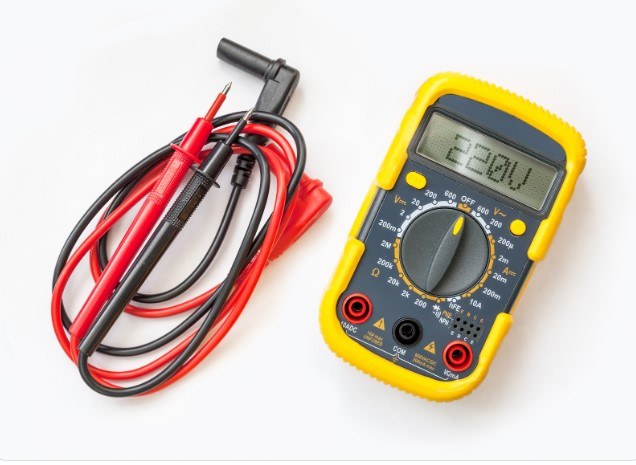

Основний інструмент: мультиметр

Мультиметр — це універсальний вимірювальний прилад, який поєднує вольтметр, амперметр і омметр в одному корпусі. Для домашнього використання достатньо цифрового мультиметра з автоматичним вибором діапазону або простої моделі з ручним перемикачем.

Що шукати при виборі:

• Діапазон постійного струму (DC): мінімум до 20 В — для батарейок і акумуляторів.
• Діапазон змінного струму (AC): до 750 В — для перевірки розеток (мережа 220 В).
• Режим прозвонки: функція зі звуковим сигналом для перевірки цілісності ланцюга.
• Захист від перевантаження: обов\’язковий, якщо працюватимете з мережею.

На сайті Radio Shop представлений широкий вибір цифрових мультиметрів — від бюджетних навчальних моделей до професійних приладів із функцією True RMS. Можна купити мультиметр з доставкою по всій Україні вже наступного дня.

Додатковий інструмент: тестер напруги

Вимірювач напруги (або індикаторна викрутка з безконтактним датчиком) — більш простий і швидкий інструмент. Він не показує точних цифр, але миттєво сигналізує про наявність напруги в проводі або розетці. Зручний для щоденного використання, коли потрібна швидка відповідь «є струм чи ні».

Засоби безпеки

• Гумові або діелектричні рукавички (якщо працюєте з відкритою проводкою).
• Взуття з гумовою підошвою.
• Справні щупи мультиметра — перевірте ізоляцію перед роботою, тріщини або оголені ділянки неприпустимі.

Покрокова інструкція

Крок 1. Ознайомтесь із панеллю керування мультиметра

Перш ніж щось вимірювати, витратьте дві хвилини на вивчення свого приладу. На корпусі є центральний перемикач діапазонів і три-чотири гнізда для щупів.

Стандартні позначення гнізд:

• COM — мінус, сюди завжди вставляється чорний щуп.
• VΩmA — сюди вставляється червоний щуп для вимірювання напруги та опору.
• 10A або 20A — гніздо для вимірювання великих струмів (для домашніх завдань не потрібне).

Сектори на перемикачі зазвичай позначені так:

• V~ або ACV — змінна напруга (розетки, мережа).
• V– або DCV — постійна напруга (батарейки, акумулятори).
• Ω — опір.
• Значок діода або звукова хвиля — режим прозвонки.

Крок 2. Перевірка розетки мультиметром

Це найпоширеніше домашнє завдання. Виконується за кілька секунд.

1. Переведіть перемикач у положення V~ 750 (або AC 750V).
2. Вставте чорний щуп у гніздо COM, червоний — у VΩmA.
3. Торкніться червоним щупом одного отвору розетки, чорним — іншого. Не торкайтесь металевих частин щупів руками під час вимірювання.
4. Зчитайте показання дисплея. Норма для України — 220–230 В. Якщо менше 200 В або більше 240 В — є проблема з мережею.
5. Щоб перевірити заземлення: один щуп у фазовий отвір (де є напруга), другий — у заземлювальний отвір (центральний або третій контакт). Показання мають бути близькими до 220 В. Якщо нуль або дуже мало — заземлення відсутнє або несправне.

Сезонна довідка: після зими, коли опалювальний сезон завершується і починається активне використання кондиціонерів та вентиляторів (квітень–травень), рекомендується перевірити всі розетки у квартирі — саме тоді навантаження на мережу різко зростає і старі контакти можуть давати просадку напруги.

Крок 3. Безконтактна перевірка тестером напруги

Якщо потрібно швидко визначити, чи є напруга в проводі без його оголення — беріть тестер напруги з безконтактним датчиком.

1. Увімкніть прилад (зазвичай кнопкою на корпусі).
2. Піднесіть кінчик тестера до проводу або розетки на відстань 1–2 см.
3. Якщо є напруга — прилад заблимає і/або засигналить. Якщо тиша — ланцюг знеструмлений.

Безконтактні тестери — ідеальний перший вибір перед будь-якою роботою з проводкою. У Radio Shop є моделі з чутливістю від 12 В, які підходять і для слабострумових ланцюгів.

Крок 4. Перевірка батарейок і акумуляторів

Звичайна батарейка АА або ААА має номінальну напругу 1,5 В. Якщо мультиметр показує менше 1,2 В — батарейка «на межі», менше 1,0 В — вже непридатна, хоча багато приладів ще продовжують нею «жити» і скаржаться на неї як на неробочу.

1. Переведіть перемикач у режим V– (DC) на діапазон 2 або 20 В.
2. Червоний щуп — до плюсового контакту батарейки (позначка «+»), чорний — до мінуса.
3. Зчитайте напругу без навантаження.

Таблиця для орієнтиру:

• АА/ААА (1,5 В): нова — 1,5–1,6 В; робоча — 1,2–1,5 В; розряджена — нижче 1,1 В.
• Крона (9 В): нова — 9,5 В; прийнятна — 7,5–9 В; замінити — нижче 7 В.
• Li-ion 18650 (3,7 В): повністю заряджена — 4,2 В; розряджена — нижче 3,0 В (глибший розряд шкодить ємності).
• Свинцево-кислотний 12 В (авто): заряджений — 12,6–12,8 В; частково розряджений — 12,0–12,4 В; потребує зарядки — нижче 11,8 В.

Крок 5. Перевірка цілісності проводу (прозвонка)

Якщо подовжувач або лампа перестали працювати — найшвидший спосіб знайти проблему це «прозвонити» кабель.

1. Повністю відімкніть пристрій від мережі та від усіх джерел живлення.
2. Переведіть мультиметр у режим прозвонки (значок діода або хвилі).
3. Доторкніться щупами до двох кінців одного і того самого проводу. Якщо ланцюг цілий — почуєте звуковий сигнал, на дисплеї з\’явиться значення близьке до нуля Ом.
4. Якщо сигналу немає і опір «нескінченний» — є обрив саме на цій ділянці.

Цей метод дозволяє перевірити подовжувачі, мережеві фільтри, кабелі навушників та будь-яку іншу проводку.

Крок 6. Пошук несправної ділянки в домашній проводці

Якщо в кімнаті раптово зникло світло, а автоматичний вимикач в щитку не вибило — проблема може бути в самій проводці. Алгоритм пошуку:

1. Вимкніть автомат, який відповідає за цю кімнату.
2. Перевірте тестером напруги, що живлення дійсно відсутнє.
3. Від\’єднайте проводи від розетки або вимикача.
4. Прозвоньте кожен провід від розетки до розподільчої коробки. Обрив покаже нескінченний опір.
5. Знайшовши проблемну ділянку — позначте її та викликайте електрика для заміни, або замініть самостійно, якщо маєте відповідний досвід.

Важливо: перед будь-якою роботою з відкритою проводкою — подвійно перевіряйте відсутність напруги. Спочатку автоматом, потім тестером.

Типові помилки, яких варто уникати

Навіть досвідчені майстри іноді припускаються помилок, які зводять нанівець всі зусилля або — в гіршому випадку — призводять до травм.

Неправильний діапазон вимірювання

Найпоширеніша помилка новачків — забути переключити прилад із DC на AC перед перевіркою розетки. Результат: нуль на дисплеї і думка, що розетка не працює. А вона просто вимірюється в неправильному режимі. Завжди перевіряйте, в якому секторі стоїть перемикач.

Щупи у неправильних гніздах

Якщо залишити червоний щуп у гнізді 10A і спробувати виміряти напругу — прилад може вийти з ладу або перегоріти запобіжник. Перед кожним вимірюванням напруги чи опору переконайтесь, що щуп стоїть у гнізді VΩmA.

Вимірювання напруги під навантаженням без відповідного режиму

Дешеві мультиметри без захисту від перевантаження можуть згоріти, якщо підключити їх паралельно до мережі у режимі амперметра (струму). Амперметр підключається ПОСЛІДОВНО, а вольтметр — паралельно. Переплутати — значить отримати коротке замикання через прилад.

Перевірка «живого» проводу без захисту

Деякі намагаються оголити провід і торкнутись його руками, щоб «відчути, є струм чи ні». 220 В змінного струму — це смертельна небезпека, не «слабкий удар». Завжди використовуйте тестер або мультиметр з належним захистом, навіть якщо «завжди так робили і нічого не траплялось».

Нехтування перевіркою щупів

Тріщина в ізоляції щупа непомітна на перший погляд, але під час роботи з мережею це може коштувати здоров\’я. Перевіряйте щупи перед кожним використанням. Дешеві щупи від маловідомих постачальників часто не відповідають заявленому класу CAT II або CAT III. У Radio Shop щупи продаються як окремо, так і у наборі з мультиметром — з підтвердженими характеристиками безпеки.

Ігнорування класу захисту приладу

На мультиметрах є позначки CAT I, CAT II, CAT III, CAT IV. Для домашньої мережі (розетки, щитки квартири) мінімум — CAT II, краще CAT III. Прилади без маркування або з підробленим — реальна загроза при роботі під напругою.

FAQ: Часті запитання

Чи можна перевіряти розетку без вимкнення з мережі?

Так — якщо ви вимірюєте напругу. Вольтметр (режим V~) підключається до живого ланцюга. Але якщо потрібно від\’єднати або замінити розетку — обов\’язково вимикайте автомат у щитку.

Мультиметр показує 0 В у розетці. Що це означає?

Перевірте три речі по черзі: 1) чи правильний режим (має бути V~ або ACV); 2) чи щупи у правильних гніздах; 3) чи не вибитий автомат у щитку. Якщо все гаразд, а нуль лишається — розетка справді не має живлення.

Яка різниця між мультиметром і тестером напруги?

Мультиметр дає точні числові показання і виконує десятки функцій. Тестер напруги — простіший безконтактний або контактний індикатор, який лише показує «є напруга / немає напруги». Для повноцінної діагностики потрібен мультиметр, для швидкої щоденної перевірки — достатньо тестера.

Скільки коштує нормальний мультиметр для дому?

У 2026 році хороший цифровий мультиметр для домашнього використання в Україні коштує від 350 до 900 грн. За ці гроші ви отримаєте прилад із захистом від перевантаження, класом CAT II та набором щупів. Професійні моделі з True RMS і розширеними діапазонами починаються від 1500 грн. В інтернет магазині радіодеталей в україні Radio Shop є варіанти у всіх цінових категоріях з описом характеристик та відгуками покупців.

Чи можна прозвонити проводку, не від\’єднуючи її?

Ні. Якщо в ланцюзі є хоч якась напруга або паралельні шляхи (інші прилади, конденсатори), результат прозвонки буде хибним. Перед перевіркою цілісності — повне знеструмлення та від\’єднання від мережі обов\’язкові.

Мій мультиметр не вмикається. Що робити?

Найчастіша причина — розряджена або відсутня батарейка живлення приладу (зазвичай 9 В «Крона» або дві АА). Перевірте відсік батарейки на задній панелі. Якщо батарейка нова, а прилад не вмикається — перевірте запобіжник всередині корпусу (якщо доступний). Якщо і це не допомогло — зверніться до продавця або виробника.

Чи безпечно вимірювати струм у розетці для новачка?

Вимірювання напруги (V~) — відносно безпечне за умови справних щупів і правильного режиму. Вимірювання струму (A) в мережі — набагато складніша і небезпечніша процедура, яка вимагає розрив ланцюга і підключення амперметра послідовно. Для новачків без досвіду це краще довірити фахівцю.

Сезонний календар перевірок

Щоб електрика в будинку не підводила у найвідповідальніший момент, зробіть перевірки частиною річного ритму:

• Березень–квітень: кінець опалювального сезону — перевірте всі розетки на просадку напруги, огляньте шнури приладів, які використовувались взимку.
• Травень–червень: початок сезону кондиціонерів — переконайтесь, що лінії живлення витримують навантаження, перевірте розетки кондиціонера та заземлення.
• Серпень–вересень: перед новим опалювальним сезоном — перевірте проводку бойлерів, теплових підлог, обігрівачів.
• Грудень: перед новорічними святами — огляньте подовжувачі та мережеві фільтри, до яких підключаєте гірлянди та додаткові прилади.

Наступні кроки

Тепер у вас є чітке розуміння того, як і для чого використовувати мультиметр та тестер напруги в побуті. Ці два інструменти закривають 80% типових електричних питань, які виникають у звичайній квартирі чи приватному будинку.

Якщо мультиметра ще немає — не відкладайте покупку. Radio Shop пропонує моделі для будь-якого рівня: від простого навчального приладу до надійного інструмента, який прослужить роками. Зручний пошук за характеристиками, детальні описи та швидка доставка по Україні — все це робить вибір простим навіть для тих, хто купує вперше.

Для тих, хто хоче рухатись далі: наступний корисний навик — навчитись читати схеми та перевіряти компоненти (резистори, конденсатори, діоди) у режимі опору та прозвонки. Це відкриє двері до самостійного ремонту побутової електроніки — і тут широкий асортимент Radio Shop стане в пригоді не один раз.
